上海移动通信新建浦东金桥局发电机房噪声综合治理设计与施工

1、上海移动通信有限责任公司浦东金桥局电源工程配套的备用柴油发电机房(内装两台3516B型卡特彼勒柴油发电机组)。运行时,机组噪声级高达110dB(A)左右,且呈宽频带特性,如不治理,势必对周围环境造成严重的声污染。根据现场机房位置及周围环境的要求,设计采取噪声综合治理措施,重点是进、排风消声,在既要保证消声效果,又要控制进、排风风量的风速,确保机组正常运行。

2、经过噪声综合治理后,必须使柴油发电机房内的噪声对周围环境的影响将显著降低,在背景噪声达标的情况下,周围环境必须符合国家标准GB3096-93《城市区域环境噪声标准》和GB12348-90《工业企业厂界噪声标准》的指标,即三类混合区昼间≤65dB(A);夜间≤55dB(A)。

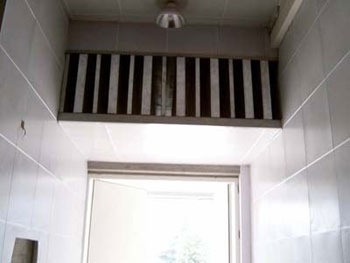

3、机房进风段与排风段是本噪声治理的重点,为了达到降噪的指标值,将机房进风段向外扩出一段(1.2m),在进风处外端设置300mm厚的防雨进风消声百叶,其内再设置总长4m的进风消声器;排风道由上下二层组成,近声源处设置二段各长为1.5m的排风消声器;弯头处做50mm厚的吸声导流处理;出口端再设置300mm厚的防雨出风消声百叶,以保证进、出风道达到设计预期的消声效果。

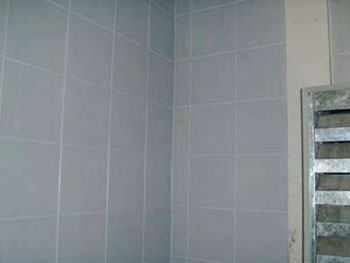

4、机房墙面及平顶面均采用厚度为75mm的离心玻璃棉板,外覆厚度为1mm的穿孔铝板作吸声处理,以降低机房内的平均噪声及对外环境的影响。

5、进出机房的门均采用防火隔声门,并且对2.4m的大门做成声闸小室的二道门,以减弱机房内的强噪声传至室外影响环境。

6、现场施工安装时,要求隔声措施密缝、美观;消声设施采用的穿孔板表面光滑、无毛刺;进、排风消声器装置要求加工制作精确,安装牢固。

7、本工程竣工后,对机房外周围环境进行了实测,均符合国标GB3096-93《城市区域环境噪声标准》和GB12348-90《工业企业厂界噪声标准》的指标,即三类混合区昼间≤65dB(A);夜间≤55dB(A)。

上海移动通信新建浦东金桥局发电机房噪声综合治理设计与施工 上海移动通信新建浦东金桥局发电机房噪声综合治理设计与施工

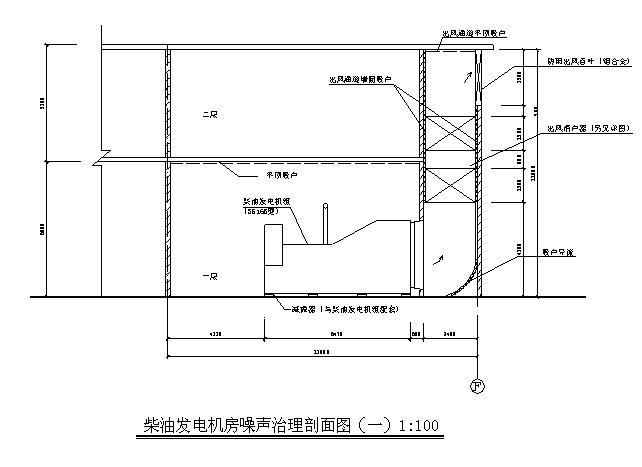

柴油发电机房噪声治理平面图 柴油发电机房噪声治理剖面图

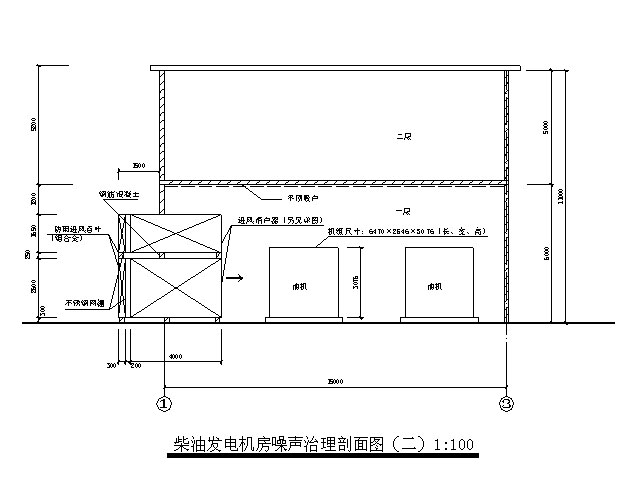

柴油发电机房噪声治理剖面图
