上海友力大厦屋面噪声治理

上海明天广场位于南京路黄陂南路口是上海市标志性建筑之一,其中五星级万豪大酒店空调系统配套的四台方形逆流玻璃钢冷却塔(三台1000m3/h,一台600 m3/h),设置于大楼裙房屋面(约30m高)。当冷却塔正常运行时,实测冷却塔旁侧噪声为81dBA,居民住宅区测得A声级为62~63dBA,均超过国家城市区域环境噪声标准所要求的二类混合区标准昼间≤60dBA,夜间≤50dBA的指标。根据现场冷却塔的安装位置、影响状况及传声途径分析,决定对冷却塔的淋水噪声及风机噪声采取以下治理措施:

1、屋面原两侧南、西两面铝合金百叶窗内上下面均增设进风消声百叶及隔吸声屏障,能有效降低进风口的淋水噪声,也不影响冷却塔的进风,原铝合金百叶保留,以不破坏原外墙立面效果。

2、在冷却塔上部轴流风机出风口处设计安装消声器,消声器的设计根据轴流风机的风量、风压大小与出风口噪声的频率特性来考虑,并控制通过消声器的流速。消声器由消声板外壳及内消声片与导流片等现场组装构成,能有效控制降低出风口所排出的噪声,同时也不影响冷却塔风机的运行工况,并设置专门的钢结构框架结构平台承载消声器的支撑。

经采取以上治理措施安装竣工后,由上海市环境监测中心进行现场测量,在居民住宅区实测昼间噪声级为53.2~54.2dBA,夜间噪声级≤50dBA,与当时当地环境噪声基本相同,均达到了原设计要求,符合城市区域环境噪声标准,受到用户的欢迎。

上海友力大厦屋面噪声治理

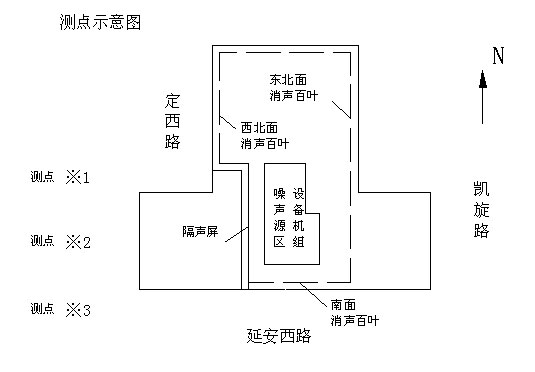

经噪声治理竣工后,在各测点位置进行实测,测得数据立表如下:

测量仪器名称及型号

仪器型号:Nor-116声级计 仪器编号:24455

测点号

测点位置 噪声源 监测时段 LeqdB(A)
实测值 背景值 经背景值修正后的测量值
1 墙外一米
(底楼)
屋面机组 昼间
夜间
56.2
53.0
55.3
51.5
<53.2
<50.0
2 门外一米
(底楼)
屋面机组 昼间 57.2 57.1 <54.2
3 门外一米
(底楼)
屋面机组 夜间 53.0 52.0 <50.0
