GDT型管道弹性托架减振器

GDT型管道弹性托架减振器

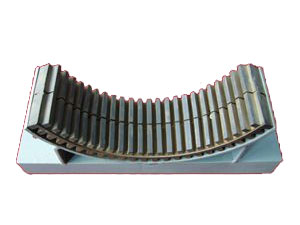

GDT型管道弹性托架减振器由弧形凹凸弹性橡胶垫与弧形金属板局部粘贴而成。通常用于机械设备的管道隔振安装中,对管道支承安装、穿墙、吊装等隔振安装形式都适用,从在管道传播这条途径上控制了振动传递,进一步改善了环境。

该弹性橡胶垫共分三种橡胶硬度,受载后变形量在3~8mm,其静态的力与变形关系呈线性,刚度随载荷递增。固有频率:单层10Hz~12Hz;双层8Hz~11Hz。

对管道振动比较大或对振动效果要求比较高的场所,可将多层弹性橡胶垫串联使用,每层弹性橡胶垫之间用弧形金属板隔离。产品允许工作环境温度在-10℃~50℃。

型号意义

GDT型管道弹性托架减振器型号意义

产品性能

公称通径 DN 管道外径 DO 长度 L
32 42 120
40 48.5 120
50 60.5 120
65 73 120
80 89 160
100 108 210
150 168 260
200 219 310
250 273 365
300 325 410
350 377 470
400 426 520
450 478 570
500 530 620
600 630 720
700 720 810
800 820 910
900 920 1010
1000 1020 1210
1200 1220 1310

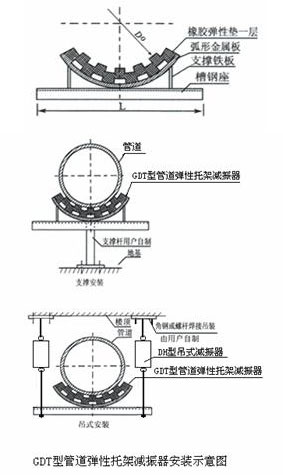

产品结构简图、安装图

GDT型管道弹性托架减振器结构简图、安装图
