Y型滤污器是管路中各种阀门的主要配件,用于介质为蒸汽、空气、水、海水、弱酸、油、碱等设备及管路上,起到滤污并保证阀门和设备正常工作。

Y型滤污器

Y型滤污器

Y型滤污器是管路中各种阀门的主要配件,用于介质为蒸汽、空气、水、海水、弱酸、油、碱等设备及管路上,起到滤污并保证阀门和设备正常工作。

目前,国内使用的立式和卧式除污器,由于体形大,阻力大,排污太麻烦,还需加旁通管等缺点,国外早就不使用了,后来发展起来的就是欧美、日本等国普遍使用的直通式除污器。

我厂借鉴国外先进技术研制成功的Y型滤污器的主要优点是体积小、滤网适中、阻力小、排污方便。滤芯采用不锈钢制成,它将所有杂质收集起来,用人工以不定期方式消除。

本滤污器按管径系列选配,安装方便、坚固耐用、价格低廉、排污方便、不需装旁通管。排污时先关闭前后阀门,拧开排污螺栓即可,必要时抽出网片,去掉杂质原样装回。

Y型滤污器外形基本相同(Y形),滤芯均用不锈钢制成,滤眼总面积是入口管道截面积的2-4倍,阻力系数为1.5-3,根据介质不同,通径不同,不锈钢滤芯孔径、密度及层数也不同,可有效地起到了岗位过滤和清洁介质的作用,以保护设备、管路上的配件和仪器仪表免受杂质的冲涮磨损淤积和堵塞。

本厂生产的Y型滤污器有法兰、螺纹两种联接方式,其主要技术参数是

1、 公称通径:DN15-500mm  2、 工作压力:1.6Mpa  3、 试验压力:2.4Mpa  4、 介质温度:≤200oC

产品出厂时法兰按GB2555-81  PN=1.6Mpa配制,用户如需要其它工作压力,可来图定制。

Y型滤污器结构图
规格 目数
Y-15~Y-65 40-80
Y-80~Y-200 25-40
Y-250~Y-200 10-25
蒸气用滤污器 80-120
Y型滤污器主要零件材质
过滤网组合件 垫片 1Cr18Ni9Ti SF XB250
零件名称 材质
阀体封盖
过滤网组合件
ZG45或HT200
1Cr18Ni9Ti
SF XB250

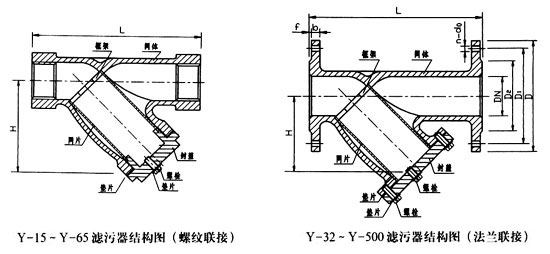

Y-15~Y-65滤污器结构图(螺纹联接)
公称通径DN 联接螺纹时 长L 高H
15 ZG1/2 110 56
20 ZG3/4 120 60
25 ZG1 140 70
32 ZG11/4 150 80
40 ZG11/2 160 90
50 ZG2 180 100
65 ZG21/2 220 120
Y-32~Y-500滤污器结构图(法兰联接)
公称通径DN L H D D1 D2 b f n d0
32 190 85 135 100 80 18 2 4 17.5
40 220 90 145 110 85 18 2 4 17.5
50 240 100 160 125 100 20 3 4 17.5
65 280 120 180 145 125 20 3 4 17.5
80 320 145 195 160 135 22 3 8 17.5
100 350 165 215 180 155 24 3 8 17.5
125 400 195 250 210 180 26 3 8 17.5
150 500 230 285 240 210 28 3 8 22
200 600 320 340 295 265 30 3 12 22
250 700 370 405 355 320 30 3 12 26
300 800 450 460 410 370 32 4 12 26
350 900 500 520 470 430 32 4 16 26
400 1000 620 580 525 480 32 4 16 30
450 1100 700 640 585 540 40 4 20 30
500 1200 780 715 650 600 46 4 20 33

Y型滤污器在额定流速下所计算的压力损失仅为0.05-0.15米水柱,因此可广泛应用在以下系统中:
  1、热水采暖系统:锅炉房热水循环泵的吸入段;采暖建筑物进户入口热水管上。
  2、冷却塔系统:冷却水循环泵吸入口段。
  3、冷水空调系统:制冷机蒸发器冷水入口段;冷冻水循环泵的吸入口段。
  4、其他各类生产工艺设备的冷热水管上。
