VWHS型吊式阻尼弹簧减振器

在建筑等行业中,设备或管道需要吊装的很多,因设备产生的振动影响环境或者外来的振动影响设备的情况不少。VWHS型系列吊式阻尼弹簧减振器是根据用户需求和工程设备吊装的实际需要而开发的产品。该产品具有阻尼比大、自振频率低、安装方便、对固体传声有明显的降噪效果等特点,对于各种大小设备及管道的吊装普遍适用。

VWHS型技术特性表:

型号 VWHS-5 VWHS-10 VWHS-20 VWHS-30 VWHS-40 VWHS-60 VWHS-80 VWHS-110 VWHS-150 VWHS-200 VWHS-250 VWHS-320
承载范围(kg) 3.7-7.4 8.6-17 14-28 20-40 26-53 40-80 53-106 73-145 100-200 130-260 175-315 210-420
自振频率(Hz) 4.7-3.3 4.7-3.4 4.2-3 3.8-2.7 3.1-2.6 3.6-2.6 3.8-2.7 3.9-2.7 3.3-2.4 3.3-2.4 2.8-2.1 3.0-2.1
变形范围(mm) 10-25 11-22 14-28 18-35 26-38 19-38 17-34 17-33 22-44 22-45 32-57 28-55
A(宽度)(mm) 50 50 60 85 100 100 105 105 130 130 140 140
C(厚度)(mm) 50 50 50 75 80 80 90 90 110 110 120 120
d(孔径)(mm) 10 10 10 10 12 12 12 12 13 13 15 15
H(高度)(mm) 80 80 90 120 145 145 160 160 180 180 210 210
B(孔距)(mm) 70 70 80 115 130 130 135 135 170 170 180 180
M(螺丝)(mm) 8 8 8 8 10 10 10 10 12 12 14 14

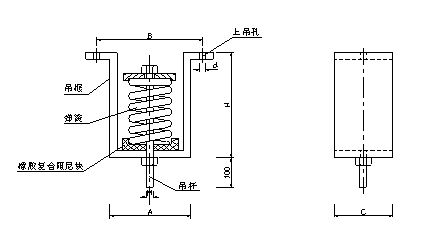

产品结构图

VWHS型吊式阻尼弹簧减振器结构图

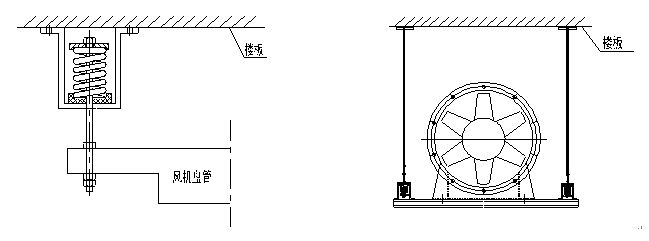

安装示意图

VWHS型吊式阻尼弹簧减振器安装示意图
