DH、WHS系列吊式阻尼弹簧减振器

DH、WHS系列吊式阻尼弹簧减振器

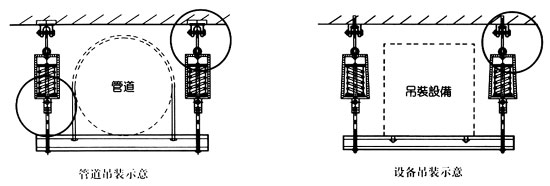

在建筑等行业中,设备或管道需要吊装的很多。因设备产生的振动影响环境或者外来的振动影响设备的情况不少。DH系列、WHS系列吊式阻尼弹簧减振器是根据用户需求和工程设备吊装的实际需要而开发的产品

DH、WHS系列吊式阻尼弹簧减振器

DH、WHS系列吊式阻尼弹簧减振器

在建筑等行业中,设备或管道需要吊装的很多。因设备产生的振动影响环境或者外来的振动影响设备的情况不少。DH系列、WHS系列吊式阻尼弹簧减振器是根据用户需求和工程设备吊装的实际需要而开发的产品,在92年被列为上海市市级新产品。该产品具有阻尼比大、自振频率低,安装方便、对固体传声有明显的降噪效果等特点,对于各种大小设备及管道的吊装普遍适用。

DH、WHS系列吊式阻尼弹簧减振器
型号Model DH-30 DH-50 DH-80 DH-140 DH-240 DH-420 DH-700 DH-1000 DH-1600 DH-2400
承载范围
(kg)
Bearing Range
10-30 25-50 40-80 70-140 120-240 210-420 350-700 500-1000 800-1600 1200-2400
自振频率
(Hz)
4.8-2.8 4.5-3.2 4.9-3.5 4.9-3.5 4.7-3.3 4.5-3.2 4.1-2.9 5.0-3.6 4.6-3.3 4.3-3.1
变形范围
(mm)
11-32 12-25 10-20 10-20 11-23 12-24 15-30 10-20 12-23 13-26

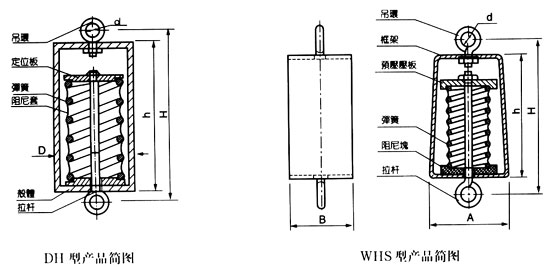

D(直径)
(mm)
45 45 45 68 68 90 90 160 160 195
d(孔径)
(mm)
20 20 20 20 20 20 36 36 36 36
H(高度)
(mm)
160 160 180 180 200 250 280 280 280 330
h(管高)
(mm)
110 110 130 130 150 200 200 200 200 200
型号Model WHS-1 WHS-2 WHS-3 WHS-4 WHS-5 WHS-6 WHS-7
承载范围
(kg)
Bearing Range
8.6-17 14-28 20-40 26-53 39-78 53-106 73-145
自振频率
(Hz)
4.8-3.3 4.2-3 3.8-2.7 3.5-2.6 3.6-2.5 3.5-2.7 3.9-2.6
变形范围
(mm)
11-22 14-28 17-34 21-37 19-38 21-33 16-33
A(宽度)
(mm)
65 65 105 105 105 115 115
B(厚度)
(mm)
65 65 80 80 80 90 90
d(孔径)
(mm)
20 20 20 20 20 20 20
H(高度)
(mm)
170 170 200 210 210 250 250
h(管高)
(mm)
115 115 145 160 160 195 195
DH、WHS系列吊式阻尼弹簧减振器 DH、WHS系列吊式阻尼弹簧减振器
